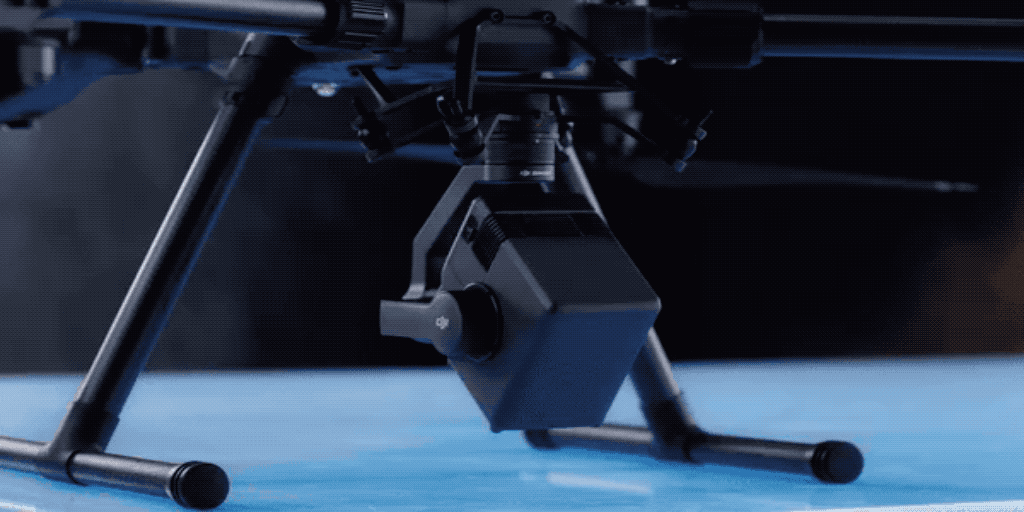

Drone en relevamiento topográfico
Drones · LIDAR · BIM · Nubes de puntos

Tecnología
que construye mejor.

Integramos relevamiento con drones y LIDAR, modelos digitales de elevación y metodología BIM en un solo flujo de trabajo. Datos precisos, coordinación técnica y documentación que no deja lugar a la ambigüedad.

Consultá tu proyecto →

¿Qué es un MDE?

La nube de puntos
como base técnica

Un Modelo Digital de Elevación es una representación tridimensional precisa del terreno o de una estructura, construida a partir de millones de puntos georeferenciados capturados desde el aire.

Con drones equipados con sensores LIDAR o cámaras fotogramétricas, sobrevolamos el área de trabajo y procesamos la información para generar superficies, curvas de nivel, perfiles longitudinales, secciones transversales y modelos 3D listos para usar en cualquier software de diseño o cálculo.

El resultado no es solo una foto aérea: es geometría verificable, repetible y auditable en cada etapa de la obra.

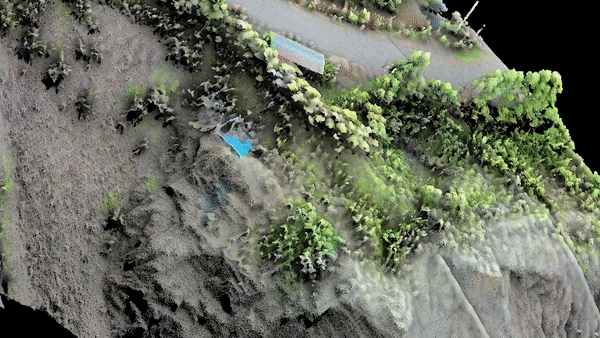

Nube de puntos en color real
Ventajas del método

Por qué elegir
nubes de puntos

Precisión milimétrica

Los sensores LIDAR alcanzan densidades de miles de puntos por metro cuadrado, con errores de posición por debajo de los 2 cm. Ideal para cálculos volumétricos, replanteos y control de calidad.

Control por etapas de obra

Relevamientos sucesivos en distintos momentos de la obra permiten comparar superficies, verificar avances de movimiento de suelos, controlar rellenos y detectar desvíos respecto al proyecto antes de que se vuelvan costosos.

Velocidad de relevamiento

Un drone cubre hectáreas en minutos, lo que sería imposible o extremadamente costoso con métodos topográficos convencionales. Se reduce el tiempo en campo y se incrementa el área relevada sin pérdida de detalle.

Acceso a zonas difíciles

Taludes inestables, cuencas inundables, áreas con vegetación densa o infraestructuras activas pueden relevarse sin exponer personal a riesgos. El drone accede donde el topógrafo no puede pararse.

Interoperabilidad total

Las nubes de puntos se entregan en formatos estándar (LAS, LAZ, XYZ, RCP) compatibles con Civil 3D, Revit, QGIS, ArcGIS, Navisworks y más. El MDE se integra directamente en el flujo BIM o de diseño vial sin reprocesamiento.

Registro digital permanente

El modelo queda archivado y puede consultarse, compararse o reproducirse en cualquier momento futuro: para reclamaciones, para mantenimiento, para ampliaciones o como as-built final de la obra.

Ciclo de obra

El MDE en cada
etapa del proyecto

Un único servicio que acompaña la obra desde el inicio hasta la entrega, generando información técnica utilizable en cada fase.

01

Anteproyecto y licitación

El relevamiento inicial genera la topografía base para el diseño del proyecto: planialtimetría, perfiles longitudinales, secciones transversales, cómputos de desmonte y relleno. Datos exactos antes de firmar el contrato.

02

Inicio de obra — replanteo

El modelo digital sirve como base georeferenciada para el replanteo en campo. Se verifican cotas, se definen los ejes de trabajo y se controla que las referencias de campo coincidan con el proyecto aprobado.

03

Ejecución — control de avance

Relevamientos periódicos permiten cuantificar volúmenes movidos, verificar compactación, comparar la superficie real con la proyectada y certificar avances de obra con respaldo técnico objetivo.

04

Recepción y as-built

Al cierre de obra se genera el modelo as-built definitivo: la documentación geométrica del estado final construido. Base para la recepción técnica, la habilitación y cualquier intervención futura.

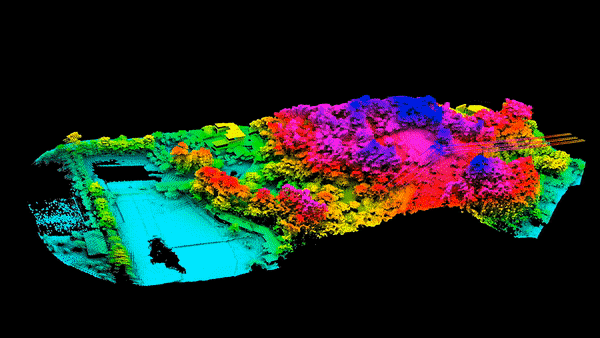

LIDAR penetración de vegetación
LIDAR · Penetración de vegetación

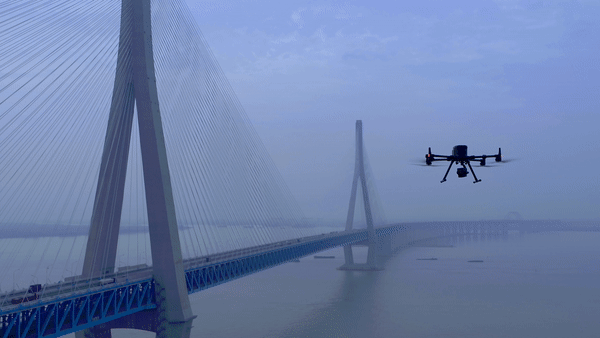

LIDAR relevamiento de puente
LIDAR · Relevamiento de estructura
Nube de puntos en color real
Nube de puntos · Color real

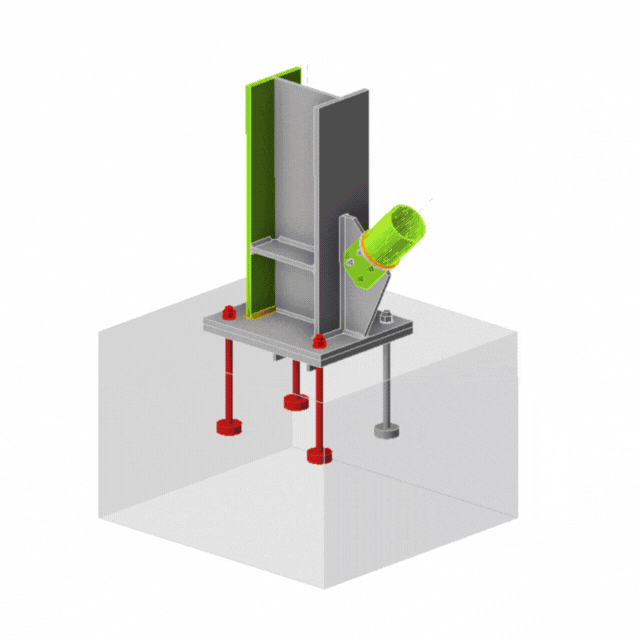

BIM coordinación de especialidades
BIM · Coordinación de especialidades
Interoperabilidad

Compatible con tu
flujo de trabajo

Entregamos las nubes de puntos y los modelos derivados en los formatos que utilizan los softwares más extendidos en ingeniería civil y arquitectura. Sin conversiones, sin pérdida de información.

Obras civiles e infraestructura

AutoCAD Civil 3D Autodesk InfraWorks Autodesk ReCap Pro Trimble Business Center Carlson Survey Global Mapper

Edificaciones y BIM

Autodesk Revit Navisworks Leica Cyclone Bentley ContextCapture PointCab

GIS y análisis espacial

QGIS ArcGIS Pro Global Mapper SAGA GIS

Procesamiento de nubes de puntos

Pix4D Mapper Agisoft Metashape DJI Terra CloudCompare LAStools

Formatos de entrega disponibles

.LAS / .LAZ .XYZ .RCP / .RCS .DWG .DXF .TIF (raster DEM) .OBJ / .FBX
Aplicaciones

Para edificaciones
y obras civiles

Edificación — render BIM

Edificaciones

Estructuras en altura
y naves industriales

  • Relevamiento as-built de estructuras existentes para remodelación o ampliación
  • Verificación de verticalidad y planeidad en columnas, muros y losas
  • Generación de modelos BIM desde nube de puntos (scan-to-BIM)
  • Control de deformaciones y asentamientos diferenciales en el tiempo
  • Documentación técnica para patrimonio edilicio y auditorías

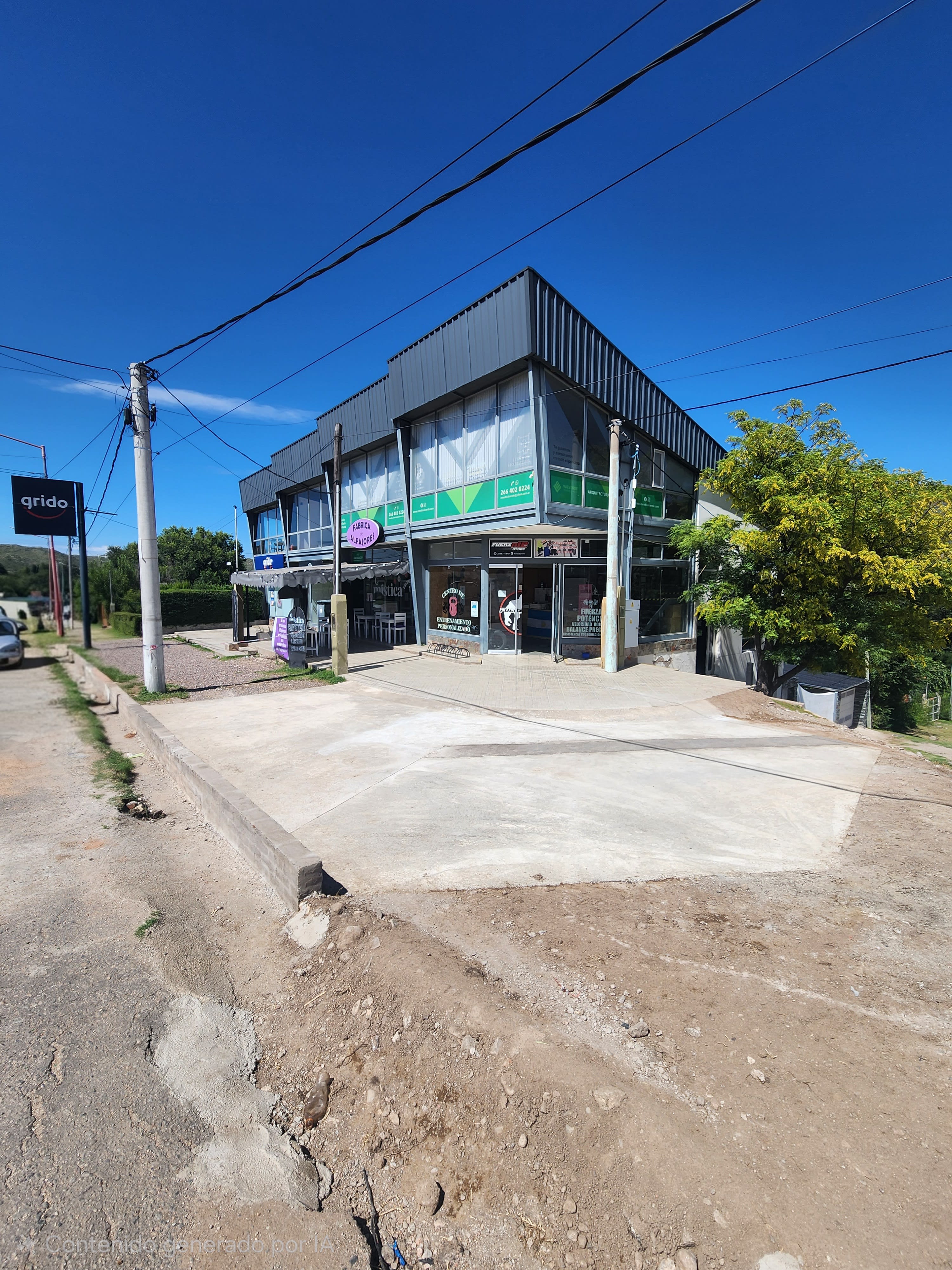

Obra civil — pavimentación terminada

Obras civiles

Viales, hidráulicas
e infraestructura

  • Topografía base para diseño de caminos, autopistas y redes viales
  • Cómputo volumétrico de movimientos de suelo — desmonte, relleno y compactación
  • Modelado de cuencas hidrográficas para hidráulica y drenaje pluvial
  • Relevamiento de tendido de redes (agua, gas, pluviales) y sus cotas relativas
  • Control geométrico de pavimentos, terraplenes y obras de arte
Modelado BIM

Coordinación técnica
en tres dimensiones

BIM no es un software: es una metodología de trabajo que centraliza toda la información del proyecto en un único modelo inteligente, evitando interferencias, errores de coordinación y re-trabajos costosos en obra.

Modelado 3D de especialidades

Modelamos estructura, instalaciones (eléctricas, sanitarias, gas, contra incendios) y arquitectura en un entorno centralizado. Cada especialidad en su layer, trazable y actualizable durante todo el ciclo de vida del proyecto.

Revit AutoCAD ArchiCAD

Detección de interferencias (clash detection)

Antes de que la obra empiece, cruzamos los modelos de todas las especialidades para identificar y resolver conflictos geométricos. Una cañería que choca con una viga se detecta en pantalla, no en obra. El ahorro en re-trabajos es inmediato.

Navisworks BIM 360

4D — Planificación vinculada al modelo

Vinculamos el modelo 3D con el cronograma de obra para simular la secuencia constructiva en el tiempo. Se visualiza el avance por etapas, se identifican cuellos de botella logísticos y se optimiza la coordinación entre frentes de trabajo.

Navisworks TimeLiner MS Project

Scan-to-BIM — De la nube al modelo

El relevamiento LIDAR y la nube de puntos se convierten directamente en modelo BIM. Las estructuras existentes, los niveles reales, las cotas as-built se integran al modelo de diseño sin re-medición manual. Precisión milimétrica desde el campo hasta el software.

ReCap Pro Revit PointCab

Documentación y cómputos desde el modelo

Los planos, planillas de cómputo, listas de materiales y especificaciones técnicas se extraen directamente del modelo BIM. Cualquier cambio en el diseño se actualiza en cascada en toda la documentación. Sin inconsistencias entre planos y cómputos.

Revit Dynamo

Coordinación multidisciplinar

El modelo BIM como plataforma de comunicación entre el ingeniero estructural, el proyectista de instalaciones, el director de obra y el cliente. Todos ven el mismo modelo, con la misma información actualizada. Se eliminan los malentendidos entre disciplinas.

BIM Collaborate Revit Cloud
